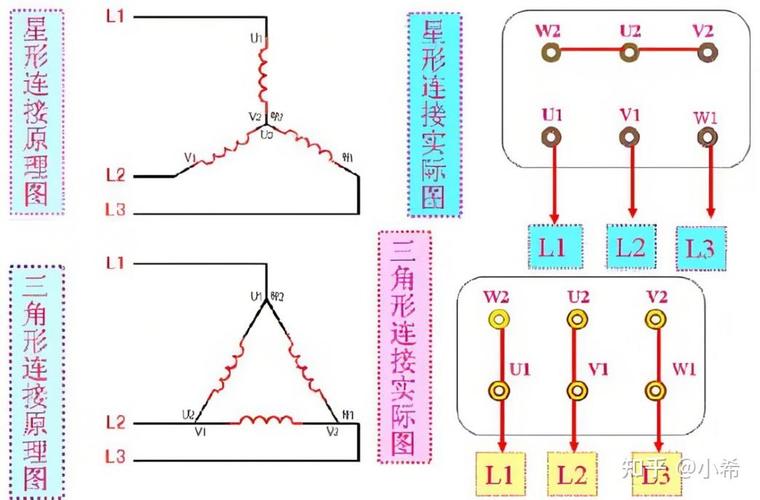

电力电容器组内部连线方式一般采用星形连接(Y）或三角形连接()。实际运行经验表明，三角形连接电容器组其损坏率远高于星形连接电容器组，目前高压并联电容器组多数采用星形连接。该仪器可测试的电力高压并联电容器组内部连接方式有：三相Y形、三相形、三相Yn形、三相Ⅲ形。
在进行电力电容器测试前，首先将红色钳与红色线连接，黑色钳与黑色线连接，后续接线分两部分：仪器面板接线和测量接线，仪器面板接线指测试线与仪器面板的连接方式，测量接线指测试线与被测试品之间的连接方式。
2.1 三相Y形连接电容器测量
三相Y形连接，仪器面板A、B、C三相接线方式相同电力电容器组接线方式对比：星形vs三角形连接，哪种更可靠？，具体如下所述:
1.黑色线接“输出（黑线）”
2.红色线接“电容（红线）”
3.钳形电流传感器接“电流输入”

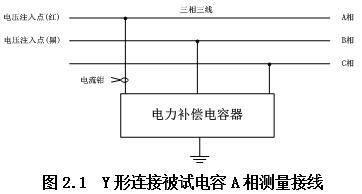

Y形连接被试电容A相测量接线如图2.1所示，具体接线如下所述：
1.红色夹子夹母线排A相
2.黑色夹子夹母线排B相
3.钳形电流传感器套在高压电容器组A相引线上

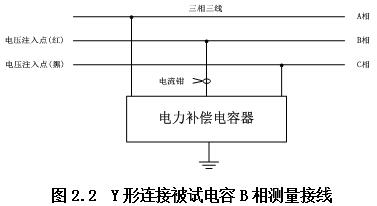

Y形连接被试电容B相测量接线如图2.2所示，具体接线如下所述：
1.红色夹子夹母线排B相
2.黑色夹子夹母线排C相
3.钳形电流传感器套在高压电容器组B相引线上
2.2 三相形连接电容器测量
三相形连接，仪器面板A、B、C三相接线方式相同，具体如下所述:
1.黑色线接“输出（黑线）”
2.红色线接“电容（红线）”
3.钳形电流传感器接“电流输入”

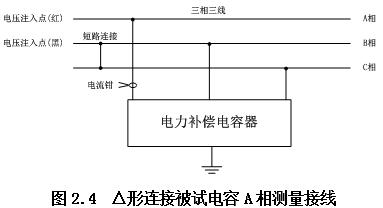

形连接被试电容A相测量接线如图2.4所示，具体接线如下所述：
1.红色夹子夹母线排A相
2.黑色夹子夹母线排B相
3.短接B、C相
4.钳形电流传感器套在高压电容组A相引线上

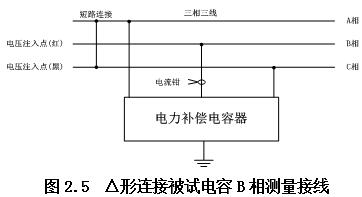

形连接被试电容B相测量接线如图2.5所示，具体接线如下所述：
1.红色夹子夹母线排B相
2.黑色夹子夹母线排C相
3.短接A、C相
4.钳形电流传感器套在高压电容组B相引线上

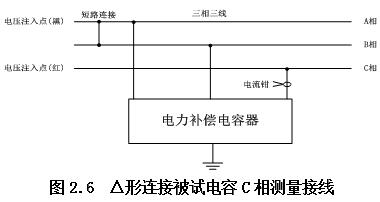

形连接被试电容C相测量接线如图2.6所示，具体接线如下所述：
1.红色夹子夹母线排C相
2.黑色夹子夹母线排A相
3.短接A、B相
4.钳形电流传感器套在高压电容组C相引线上
2.3 三相Yn形连接电容器测量
三相Yn形连接，仪器面板A、B、C三相接线方式相同，具体如下所述:
1.黑色线接“输出（黑线）”
2.红色线接“电容（红线）”
3.钳形电流传感器接“电流输入”

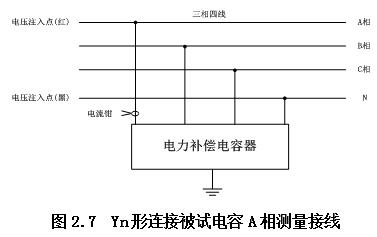

Yn形连接被试电容A相测量接线如图2.7所示高压并联电容器装置 最新标准，具体接线如下所述：
1.红色夹子夹母线排A相
2.黑色夹子夹N相
3.钳形电流传感器套在高压电容组A相引线上

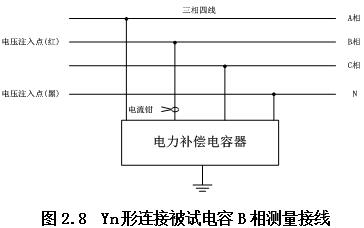

Yn形连接被试电容B相测量接线如图2.8所示，具体接线如下所述：
1.红色夹子夹母线排B相
2.黑色夹子夹N相
3.钳形电流传感器套在高压电容组B相引线上

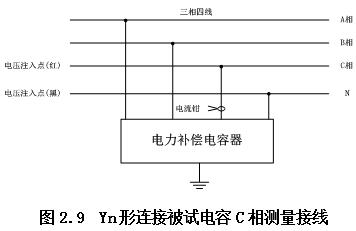

Yn形连接被试电容C相测量接线如图2.9所示，具体接线如下所述：
1.红色夹子夹母线排C相
2.黑色夹子夹N相
3.钳形电流传感器套在高压电容组C相引线上
2.4 三相Ⅲ形连接电容器测量
三相Ⅲ型连接，仪器面板A、B、C三相接线方式相同，具体如下所述:
1.黑色线接“输出（黑线）”
2.红色线接“电容（红线）”
3.钳形电流传感器接“电流输入”
Ⅲ型连接被试电容A相测量接线如图2.10所示，具体接线如下所述：
1.红色夹子夹母线排A相
2.黑色夹子夹A’线上
3.钳形电流传感器套在高压电容组A相引线上
